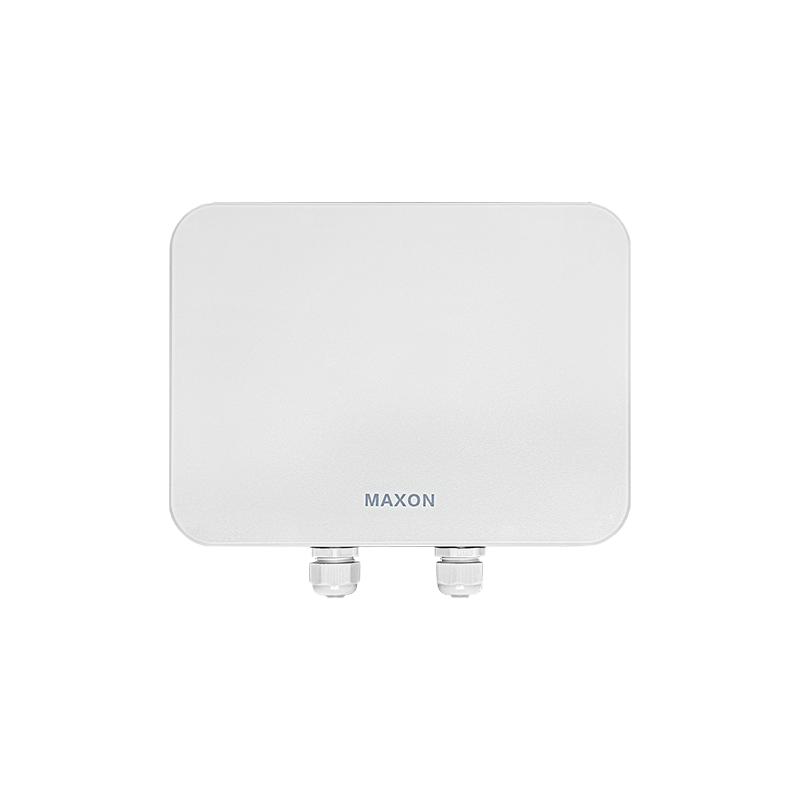

產品概述
MX6022A-MI6 雙頻無線接入點，是一款支持 IEEE 802.11a/b/g/n/ac/ax 協議的雙頻無線 AP，最高速率 1773.5Mbps或2974Mbps，優化使用頻寬和上網速度；能夠支持 AP/Client 多種工作模式，滿足不同的應用需求。采用 POE 遠程供電，使網絡部署更加靈活，采用2.5Gbps 電口上行鏈路，保證無線高速傳輸；靈活適用于不同的網絡接入方案；支持胖瘦一體，可根據實際組網需要進行靈活切換；同時支持無線探針定位功能，滿足管廊、工廠、園區等智慧無線覆蓋需求；支持無縫漫游技術，自動偵測并無縫切換，用戶可在網絡信號覆蓋范圍內，無感知漫游。
MX6022A-MI6 能夠為客戶提供穩定無線信號覆蓋，確保客戶享受穩定、高質量、便捷的無線網絡服務。支持點對點，點對多點中繼網橋，實現不便布線區域無線覆蓋。產品融合了多項業界領先的核心成果，確保多種場景下穩定、可靠覆蓋及高吞吐量性能表現。產品結構設計充分考慮到惡劣環境下的應用，設計符合 IP68 標準，是工業級 Wi-Fi 覆蓋設備的理想選擇。
*碼訊MX6022A-具有多個版本，具體參數以規格書為準。
產品特征
-
支持 IEEE 802.11a/b/g/n/ac 標準
-
最高傳輸速率 574.5Mbps（2.4G）& 1200Mbps（5.8G）
-
支持網橋及路由模式，通過調整設備的網絡模式可以實現靈活部署網絡架構
-
支持智能 QoS 功能，通過強大的報文識別、優先級設定、優先級調度功能，實現語音、視頻、或指定報文的優先傳輸，滿足多種業務需求
-
系統支持主備雙固件切換，雙固件分區自動同步備份、系統故障自動檢測切換，增強設備穩定性，實現系統故障自動恢復功能
-
支持網頁管理，使得設備的安裝維護更加便捷
-
支持無線控制器（AC）管理，實現遠程集中配置與升級管理
-
支持 802.3af 協議（POE）
-
支持吸頂式安裝、桿架式安裝，適應不同場景安裝
-
支持千兆以太網口/SFP，適應多類型網絡接入
-
防護等級達到 IP68，適應多種環境
-
*無線控制器需要另行購買
產品規格
|
硬件規格 |
外殼 |
金屬+PC |
|
主機尺寸(mm) |
262mm*194mm*72mm |
|
|
凈重(kg) |
1450g |
|
|
安裝方式 |
吸頂式安裝（標準）、桿架式安裝（可選） |
|
|
防護等級 |
IP68 |
|
|
天線增益 |
2.4G：6dBi 5.8G：6dBi |
|
|
天線類型 |
雙頻全向內置天線 |
|
|
供電方式 |
48V 0.5A POE |
|
|
最大功耗(W) |
18W |
|
|
最大發射功率 |
2.4G：25dBm；5.8G：24dBm |
|
|
接口 (WAN) |
10/100/1000M/2.5Gbps |
|
|
接口 (LAN) |
10/100/1000M/2.5G or 1000M/2.5G SFP |
|
|
按鍵 |
1*Reset 鍵 |
|
|
指示燈 |
1*POWER 指示燈、1*系統指示燈、1*2.4G 工作指示燈、1*5.8G 工作指示燈 |
|
|
工作溫度 |
-40℃~70℃ |
|
|
存儲溫度 |
-40℃~85℃ |
|
|
工作濕度 |
5%~95%RH 不凝結 |
|
|
浪涌抗擾度 |
POE/GE：共模 4KV，差模 2KV |
|
|
靜電釋放抗擾度 |
接觸放電：6KV，空氣放電：8KV |
|
|
安裝套件 |
2 x RJ45 M25 PG 防水接頭（可選 SFP 防水接頭） 1 x 吸頂式安裝套件 1 x 48V 0.5A POE 適配器 1 x AC 電源線 1 x 產品使用說明書 1 x 產品合格證&保修卡 |
|
|
軟件規格 |
工作協議 |
802.11a/b/g/n/ac/ax |
|
最高速率 |
1774，2974Mbps （不同版本） |
|
|
頻率范圍 |
2.4G：2412~2472MHz 5.8 G：5180~5320MHz、5745~5825MHz |
|
|
信道寬度 |
20/40/80/160MHz *160Mhz AX3000版本 |
|
|
工作模式 |
接入點、客戶端、WDS接入點、WDS客戶端 |
|
|
安全配置 |
WPA2-PSK，WPA3 隱藏SSID，IP/MAC過濾 |
|
|
應用模式 |
AP、Client |
|
|
配置管理 |
支持網頁配置、支持 AC 遠程管理、支持 SNMP 管理 |
|
|
以太網軟件特性 |
支持 IPv4/IPv6 雙協議棧 DHCP Server/Client、DNS、HTTP、IPv4、LLDP、Proxy ARP、SMTP、SNMP v2c/v3、 Syslog、TCP/IP、SSH、UDP、VLAN |
|
|
漫游 |
基于 802.11r 的無縫漫游 |
|
|
動態頻率選擇 |
支持智能信道分析&自動最優信道選擇 支持 5GHz DFS |
|
|
智能帶寬限速 |
支持基于 IP 和 MAC 的上下行速率限制 |
|
| 物聯網擴展 |
預留 UART 接口，支持藍牙、ZigBee、UWB 等物聯網應用擴展 |
|
|
定位服務 |
支持無線探針功能，對接定位服務器，可滿足智慧管廊、智慧工廠等場景下的定位需求 |
|
| 其他 |
定時重啟，VLAN支持，QoS，Watchdog |
|
|
應用場景 |
企業無線覆蓋，綜合管廊覆蓋，智慧園區無線覆蓋，智能工廠無線覆蓋，智慧景區無線覆 蓋，數字化倉儲無線覆蓋，高教、普教校園無線覆蓋 |
產品尺寸

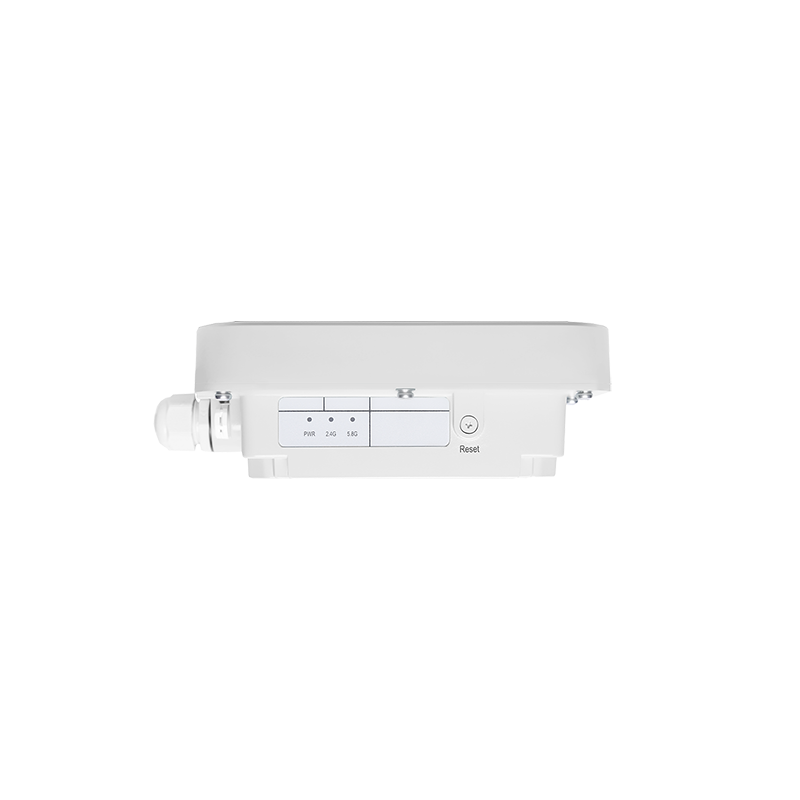

接口圖示
吸頂式安裝圖示
吸頂式安裝步驟：
1、使用4顆M4x30的自攻螺絲將吸頂支架固定在墻壁上；
2、使用4顆M4x10螺絲將安裝支架固定在整機上；
3、將裝好安裝支架的整機沿著吸頂支架的導槽推進，并最終與吸頂支架的耳朵碰到一起無法推進，用M3x8螺絲固定。
吸頂式安裝天線輻射圖
