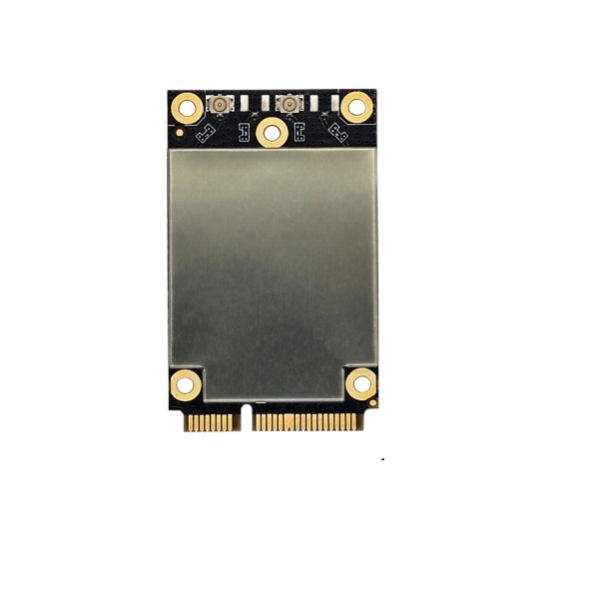

ME6922 FD 高通QCN9024 802.11ax雙頻嵌入式無線網卡

ME6924 FD 雙頻WiFi6 無線網卡，2.4G 最高速率 574Mbps，5G 最高速率 2400Mbps

規格書聯系碼訊

產品概述

碼訊ME6922 FD 是一款配有 Mini PCIe 接口的嵌入式WiFi6無線模塊。該無線模塊采用 Qualcomm QCN9024 芯片，符合 802.11ax Wi-Fi 6 標準，支持 AP 及 STA 功能，同時具備 2x2 MIMO 和 2 個空間流，2.4G 最高速率 574Mbps，5G 最高速率 2400Mbps，相比上一代無線網卡的傳輸效率更高，并具備動態頻率選擇(DFS)功能。

產品規格

產品類型	無線網卡
芯片	QCN9024
IEEE 標準	IEEE 802.11ax
接口	PCI Express 3.0，MINI PCIe
工作電壓	3.3V
頻率范圍	5180~5320GHz 5745~5825GHz，2.4GHz: 2.412~2.472GH
調制技術	OFDMA: BPSK, QPSK, DBPSK, DQPSK,16-QAM, 64-QAM, 256-QAM,1024- QAM
輸出功率（單通道）	5G 802.11a/an/ac/ax：Max. 20dBm， 2.4GHz 802.11b/g/n/ax Max 21dBm
功耗	≦7W
頻寬	2.4G： 20/40MHz ；5G：20/40/80/160MHz
接收靈敏度	11ax： HE20 MCS0 <-95dBm / MCS11 <-62dBm HE40 MCS0 <-89dBm / MCS11 <-60dBm HE80 MCS0 <-86dBm / MCS11 <-56dBm HE160 MCS0 <-87dBm / MCS9 <-64dBm
天線接口	2 x U. FL
工作環境	溫度：-20°C to 70°C 濕度：95%（無冷凝）
存儲環境	溫度：-40°C to 90°C 濕度：90%（無冷凝）
認證	RoHS/REACH
重量	9克
尺寸（WHD)	50.9mm×30.0mm×3.2mmmm （偏差±0.1mm）
